Az új 800 Series Diamond technikai részletek I. rész
Ha megpróbálnánk röviden összefoglalni, hogy mit szeretnénk elérni a 800 Diamond sorozattal, akkor az a következő lenne: amennyire csak lehetséges, nem akarjuk, hogy a referencia hangsugárzóink egyáltalán hangsugárzóként szólaljanak meg.
Természetesen ezt azért könnyebb mondani, mint megtenni. A technikai blog sorozatunk első részében azt vizsgáljuk meg, hogy a hangsugárzó házak és a mechanikai szerkezeteink milyen szerepet játszanak a jobb teljesítmény elérésében.
A fenti elvet minden új munkatársunknak elmagyarázzuk, amikor hozzánk csatlakozik. Az emberek nem azért vesznek hangsugárzókat, mert a hangsugárzót akarják hallani: azért vesznek hangsugárzókat, mert zenét akarnak hallgatni.
A probléma az, hogy mikor a hangszórók az Ön zenéjét játsszák, bizonyos mértékig nem kívánt hangokat is kibocsátanak, nem kívánt rezonanciák formájában. Ezeket viszont nagyrészt az akusztikai és szerkezeti korlátaik okozzák. Mind magának a hangszórónak az alakja, mind pedig az anyag, amelyből készült, nagy hatással van arra, hogy mennyire hatékony, ráadásul minél nagyobb a hangsugárzó, annál inkább súlyosbodik ez a probléma, egyszerűen azért, mert több hangszóró kabinet van a szobában és ezzel együtt több a potenciális zajforrás is.
A hangsugárzó kabinet fontos
Ezeknek a korlátoknak a feloldása a 800 Diamond sorozatban könnyebb, még akkor is, ha a sorozat legtöbb modellje nagyobb, mint a kedvezőbb árú hangsugárzóink. Ez egyszerűen azért van, mert a termék fogyasztói ára támogatja az egzotikusabb formák és anyagok használatát. Ezért például használhatunk alumínium szerkezeteket is, melyek alapvetőleg merevebbek és jobban ellenállnak a rezonanciáknak, mint mondjuk MDF, amit a belépő szintű 600 Anniversary Edition sorozat hangsugárzóinknál használjuk. Olyan ipari formaterveket is tudunk készíteni, mint például a Turbine Fej vagy az ívelt Fordított borítású kabinet - amelyek előállítása drágább és a gyártásukhoz egyedi szerszámokra van szükség. A fentieket megismételve ezeket a döntéseket csak a hangsugárzóink eladási ára miatt tudjuk meghozni
A jobb teljesítményre való törekvésünket - akárcsak 2012-ben - a meglévő 800 Diamond sorozat mechanikai és akusztikai formájának részletes vizsgálatával kezdtük. Az egyre növekvő számítógépes feldolgozási sebességnek és a végeselemes analízis jobb használatának, megértésének köszönhetően hatalmas előrelépést tettünk a kabinetek teljesítményének terén, amikor a régebbi "D2" generációról a 2015-ös "D3" modellekre váltottunk. A Fordított borítású kabinetforma jelentősen merevebb és csendesebb volt, mint a régi modellé, akárcsak a középhangszórónk „háza” az új Turbine Fej formája.
Ennek ellenére 2015-ben nem tudtuk a termékcsalád minden modelljét elkészíteni a Fordított borítású kabinettel: a kisebb modelljeink - konkrétan a 805 D3 és a 804 D3 - maradtak a régebbi kivitelben, elsősorban az időkeret és a költségek kombinációja miatt. 2021-ben azonban sikerült ezt korrigálnunk: mind a 805 D4, mind a 804 D4, valamint a kisebb HTM82 D4 center hangsugárzónk mostantól ugyanazt a Fordított borítás - gyártási eljárást használja, mint az összes nagyobb modell. Az eredmény mindhárom modell esetében óriási előrelépés a minőség tekintetében.
A Fordított borítás íves kialakítása már önmagában is kulcsfontosságú eleme a sikerének. Azáltal, hogy a hangsugárzó meghajtó egysége az előlapra, az íves burkolat középpontjába kerül, sokkal hatékonyabb a nem kívánt rezonancia szabályozása: a meghajtó egységek rezgése az egész szerkezet legmerevebb darabjára - a burkolat íveinek "végeitől" a legtávolabb eső anyagrészbe - kerül. A rezonancia további szabályozásához egy alumínium merevítő lemezt is használunk, amelyet a ház belsejéhez csavarozunk, pontosan úgy, ahogyan azt korábban a nagyobb hangsugárzóinknál tettük. Ez ismételten jelentős előnyökkel jár a hangsugárzó nem kívánt rezonanciájának csökkentése szempontjából.

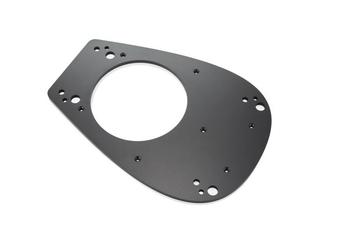

Azonban nem csak a sorozat kisebb modelljei élvezhetik a kabinetek javulását. A nagyobb modellek (803 D4, 802 D4 és 801 D4) mindegyike továbbfejlesztett Matrix struktúrával rendelkezik - egy belső merevítéssel, amely minden irányban merevíti a kabinetet. Ezen felül további fémszelvények is beépítésre kerültek, beleértve a függőleges és vízszintes U alakú alumínium szelvényeket is, ezek most már ragasztva és csavarozva is vannak. A 801 D4-es modell esetében a Flowport reflexnyílás körül egy acél, merevítő lemezt is szereltünk a kabinet aljára, ami tükrözi a legnagyobb 800 Diamond modellünkben lévő nyílás méretét: ez a megoldás még csendesebbé teszi a kabinetet ezen a kritikus területen.
Merevebb felső rész

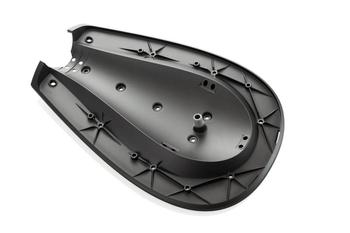

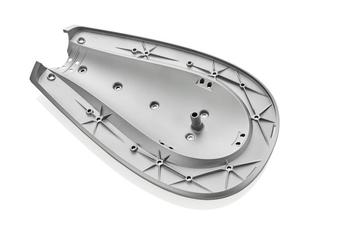

Mindamellett, hogy minden modellt a Fordított borítás kialakítással készítettünk el, minden hangsugárzóhoz - a 2015-ös kiadású kabinetformákat is beleértve - egy új részletet adtunk hozzá: mostantól egy alumínium fedőlemezt is kaptak. Ez a lemez vagy a kabinet tetejére kiültetett, tömör magassugárzó háznak (a 805 D4 és 804 D4 esetében) vagy egy továbbfejlesztett Turbine Fejnek (803 D4, 802 D4 és 801 D4 esetében) ad otthont. Ennek az új, fémből készült szerkezetnek számos előnye van: egy kulcsfontosságú területet, a kabinet tetejét tovább merevíti, ugyanakkor kiváló helyet biztosít a tehermentesítő mechanizmusok számára.
Magas és középsugárzó

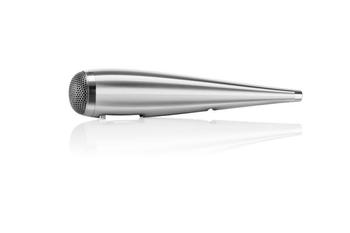

A kabinet tetejére kiültetett, tömör magassugárzó házakat minden új 800 Diamond sorozatú modellben átdolgozták, beleértve a Turbine Fejes és a Turbine Fej nélküli modelleket is. Az új kialakítás hosszabb - megközelíti a 30 cm (12 hüvelyk) hosszúságot - és a hosszabb csőhossz jelentős előnyökkel jár a gyémánt dóm magassugárzó rezonanciafrekvenciája (f/s) szempontjából, ami lényegében azt jelenti, hogy a dóm most könnyebben "lélegezhet", mint korábban. Az átdolgozott kétpontos leválasztó mechanizmussal együtt kombinálva - amely az érzékeny egységnek minden eddiginél jobb elcsatolást biztosít a környező burkolattól - még hihetőbb hangzás érzetet kapunk, a hangok a szabad térben lebegnek, nem pedig a hangsugárzó kabinet határaihoz vannak kötve.

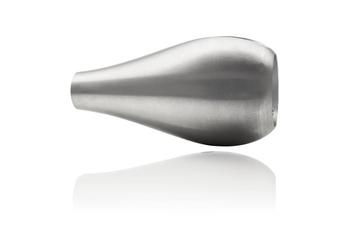

Ugyanezekre az előnyökre törekedtünk az felülvizsgált és továbbfejlesztett Turbine Fej középsugárzó házaink esetében is. Mint már említettük, a basszus kabinet tetejétől való kiváló elszigeteltséget élveznek az alumínium felső lemeznek köszönhetően, amelyet ma már minden sztereó 800 Diamond modell használ. Ezen kívül mindegyik fejben felülvizsgáltuk a rezonanciát szabályozó hangolt tömegű csillapítókat - a 803 D4-ben két csillapítót, a 802 D4-ben és a 801 D4-ben pedig hármat - továbbá rezonancia csillapító anyagot is raktunk a ház hátsó részén lévő fém lamellák közé. Magának a középsugárzó-egységnek a tehermentesítését is teljesen újraterveztük - de erről majd egy későbbi blogban részletesebben is beszámolunk.
Szilárd alapok
Legvégül (legalábbis a kabinetek tekintetében) átdolgoztuk és továbbfejlesztettük azt a módot, ahogyan a hangsugárzóink csatlakoznak a szoba padlójához.
A 805 D4 egy továbbfejlesztett állványt kapott, amelynek talpában további acélbetétek és jóval vastagabb M12-es tüskék vannak (szemben a régebbi M6-os kialakítás helyett).

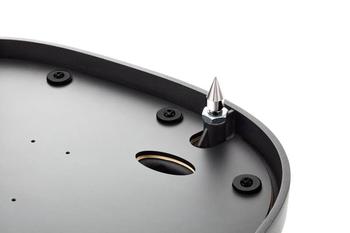

A 804 D4 lefelé irányuló reflexnyílással rendelkezik, amely egy teljesen új alumínium talpra lép ki és úgynevezett ”kényszerített rétegű csillapítást” – kapott. Pontosan olyat, mint a régi 800 D3 modell, és itt is bevezetésre kerültek az M12-es tüskék. A „kényszerített rétegű csillapítás” technológiáját átemeltük a 803 D4 és 802 D4 modellekbe is. Immár mindkét modellnél teljes egészében alumíniumból készült talpat használunk (a korábban használt cink-alumínium ötvözet helyett), amelyet egy vékony acéllemezzel rögzített csillapító réteg kontrollál.
Ezek a fejlesztések csak az egyes hangsugárzók akusztikai és mechanikai tulajdonságaira irányultak. A hangszórók tervezésének vagy a keresztváltó összetevőknek a még csak felszínét sem karcoltuk meg. Azonban, ha ezt a területet "csak" érintettük is, egyértelmű kell hogy legyen, ezen fejlesztések eredménye egy radikálisan átalakított hangsugárzó család, amely még inkább hihetőbben és még kevésbé hangsugárzóként szól.
