Leírás és Paraméterek

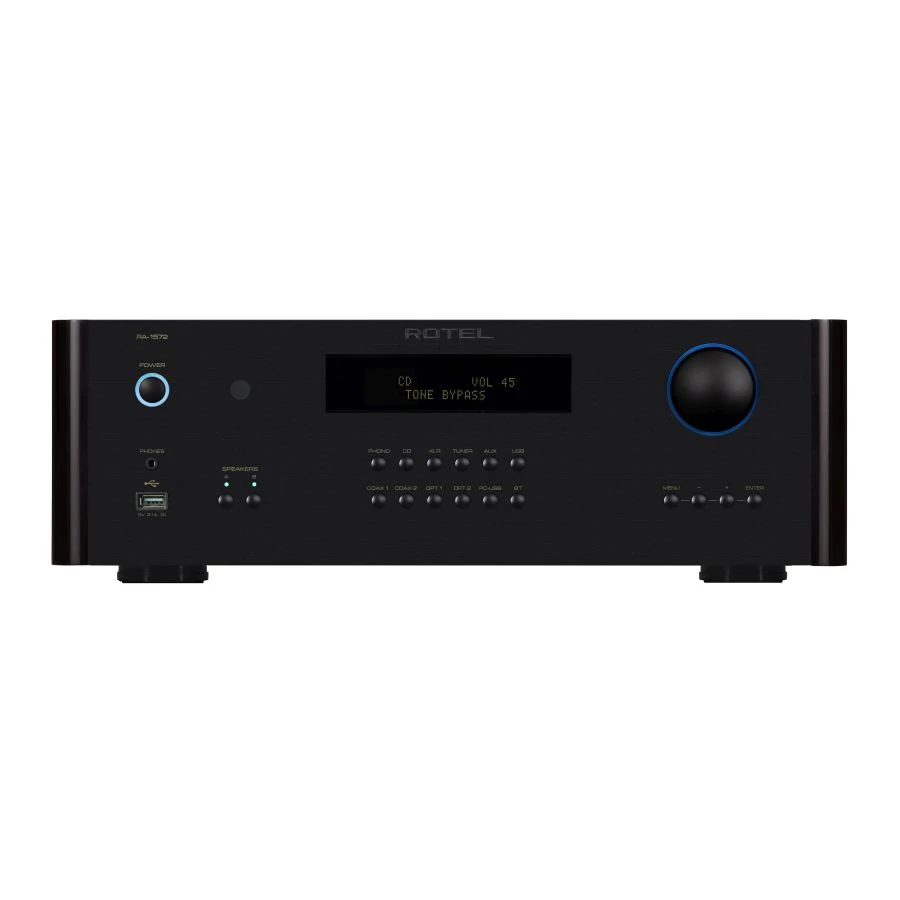

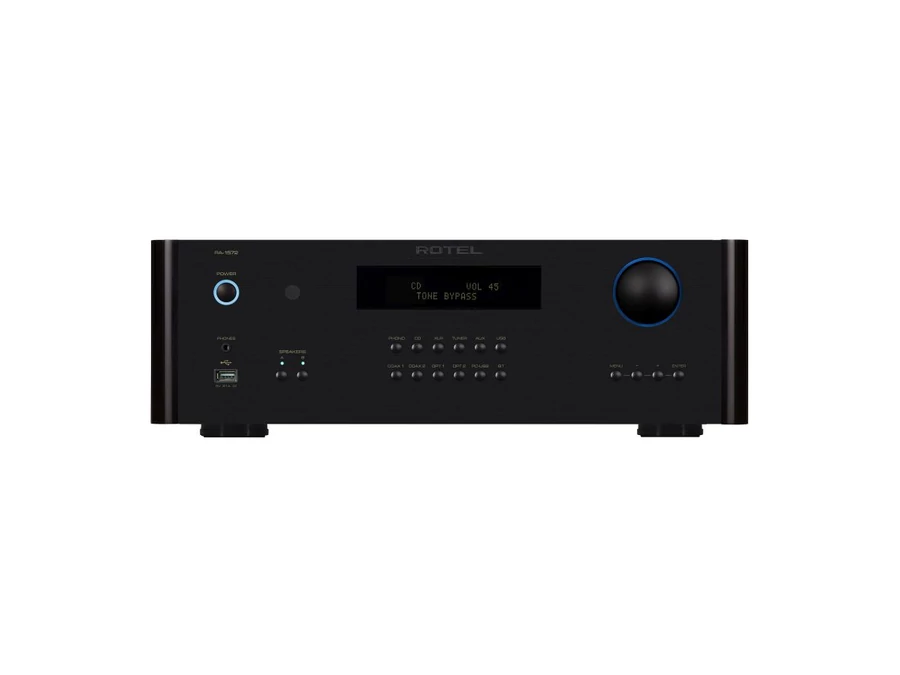

RA-1572
A kiváló, de mégis költséghatékony zenei rendszereknek, hosszú ideje ismert eleme az integrált erősítő. Feladata az idők folyamán jelentősen nőtt, mivel sok zenerajongó vándorolt a digitális források felé. Az RA-1572 az egyik legjobb példája a klasszikus analóg kialakítás és a modern digitális áramkörök egybeolvasztásának, annak érdekében, hogy bármely forrását kimagasló hanghűséggel hallgathassa.
A Rotel erősítőkre jellemzően az RA-1572-nek is alapköve a nagy kapacitású tápegység, mely a Rotel egyedi tervezésén alapul és házon belül gyártott nagyméretű toroid transzformátor. Továbbá amellett, hogy elegendő feszültséget és áramot biztosít minden áramkör számára a transzformátor toroid alakja segít megelőzni szórt elektromágneses sugárzást, mely képes az audió jeleket károsítani az által, hogy a szomszédos áramköri egységeket megzavarja. A tápegységek alacsony tűrésű alkatrészeket tartalmaznak, köztük a T-Network kondenzátorokat, melyek a pontos feszültséggel és áramerősséggel biztosítják hogy a jel stresszmentes legyen.
Az RA-1572 bemeneti szakasza lényegesen rugalmasabb, mint a legtöbb piacon lévő integrált erősítőben. A ma elérhető digitális források túlsúlya miatt, az RA-1572 beépített korszerű 32 bites / 768 kHz-es AKM digitális-analóg konverterrel (DAC) rendelkezik. A DAC és a környező áramkörök a forrás bemenetek számos fajtáját támogatják beleértve a DSD formátumot is a PC-USB aljzaton keresztül (32 bites / 384 kHz).
Az előlapi USB a bemenet az Apple iPod, iPhone és iPad csatlakoztatására szolgál. A Bluetooth bemenet a kiváló teljesítmény érdekében támogatja az aptX-t kompatibilis eszközöket is. Ezen felül kettő koaxiális (RCA) és optikai (TOSlink) digitális bemenetek egyszerű csatlakozást biztosítanak az LPCM zenei forrásokhoz beleértve a népszerű streaming eszközöket akár 24 bit /192 kHz felbontásig.
Fontos tudnivaló, hogy rögzíteni lehet a források kimeneti jelszintjeinek mértékét is, ezekhez automatikus bekapcsolás is beállítható, lehetővé téve olyan eszközöket használjon amelyeknek saját hangerő-szabályozásuk. Az analóg bemenetek terén egy pár szimmetrikus XLR egészíti ki a hagyományos RCA aljzatokat.
A diszkrét áramköri elemekből épült AB osztályú erősítés, a forrásokból érkező jelet pontosan reprodukálja, bármely hangsugárzó számára. A kimenő teljesítmény robusztus 120 Watt csatornánként 8 Ohm-on mindkét csatornát egyidejűleg meghajtva. Az erősítő mono mélynyomó kimenettel is rendelkezik. A felhasználói kényelem érdekében két 12V-os Trigger aljzat található, mely más, külső készülékeket képes ki és bekapcsolni, jól látható VFD kijelző segíti a beállítást, ezen felül internetes szoftverfrissítések, valamint RS232 és IP vezérlés segítik az okos otthonokba való beépítést.
Műszaki adatok
Folyamatos kimeneti telj. 120W / csatorna
(20 - 20k Hz, < 0.03%, 8 Ω)
Teljes harmónikus torzítás
(20 Hz - 20k Hz, 8Ω) < 0.03%
Intermodulációs torzítás
(60 Hz : 7k Hz, 4:1) < 0.03%
Frekvencia válasz
Lemezjátszó bemenet 20 Hz - 20k Hz, 0 ± 0.5dB
Vonalszintű bemenetek 10 Hz - 100k Hz, 0 ±0.5dB
Csillapítási tényező
(20 - 20,000 Hz, 8Ω) 300
Bemeneti érzékenység / impedancia
Lemezjátszó bemenet 2.1mV / 47kΩ
Vonalszintű bemenetek RCA 270mV / 100kΩ
Vonalszintű bemenetek XLR 440mV / 100kΩ
Bemeneti túlvezérlés
Lemezjátszó bemenet 32mV
Vonalszintű bemenetek RCA 4 V
Vonalszintű bemenetek XLR 5,5 V
Előerősített kimenet / imp. 1.5 V / 470Ω
Jel / Zaj arány (A súlyozású)
Lemezjátszó bemenet 80 dB
Vonalszintű bemenetek 100dB
Digitális szekció
Frekvencia válasz 10Hz - 90kHz (0 ± 2dB,MAX)
Jel / Zaj arány (A súlyozású) 100dB
Bemeneti érzékenység / imp. 0 dBfs/75Ω
Előerősítő kimeneti szint 1.3V (- 20dB)
Digitális bemenetek SPDIF LPCM
(192k Hz 24 bit- ig)
PC-USB USB Audio Class 1.0
(96kHz 24bit- ig)
USB Audio Class 2.0
(384kHz 32bit- ig)*
*Driver szükséges
DSD és DoP támogatás
Hálózat 120V, 60 Hz (USA)
230V, 50 Hz (EC)
Teljesítmény felvétel 400 Watt
Készenléti energia felvétel < 0.5W
BTU (4Ω, 1/8 teljesítmény) 810 BTU / h
Méretek (Szé, Ma. Mé.) 431 x 144 x 358 mm
Előlap magasság 3U (132.6 mm)
Nettó súly 13 kg
